ハニカム庇 30,45,50,86,104tm/m

HONEYCOMB FLAT Visorシリーズ



HONEYCOMB FLAT Visorシリーズ

FLAT Visor 30T/mm 先端流しタイプ
AFV30(アルミ複合材庇)･AFHV30(アルミハニカム庇)　先端流し
構成材料 アルミ板材(5052-H34)･アルミ型材(A6063S・T5)
ポリスチレンボードt5mm(AFV)
アルミハニカムコア(AFHV･AHV)
ステンレス材(SUS304)
ポリウレタン二液性接着剤
UK8103/5400常温圧着
スチールブラケット:亜鉛メッキ＋シリコンアクリル焼付
庇本体重量:14～15kg/㎡
規格色 シルバー･ステンカラー
ブロンズ・ ブラック(シリコンアクリル塗装)
標準強度 耐風圧:正2650N/m2
(例:風速35m/S 地上高さ33m)

耐積雪:80cm(30N/cm･m2) AFV･AFHV共通

参考画像
特　長
●FLAT Visor(t30mm)は軽量・剛性・耐火性に優れ、結露雨音を軽減した一体化製品で組立手間の少ない取り付け簡単な庇です。
●AFV30・AFHV30ブラケットタイプはRCアンカー・貫通ボルト取り付けの場合、支持アーム無しで出幅1500mm迄で強度には問題ありません

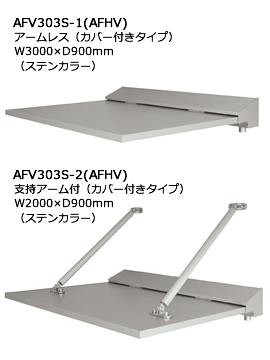

Aluminium FLAT Visor 30T/mm 基部流しタイプ（ブラケットタイプ）
AFV303S-1･2(アルミ複合材庇) AFHV303S-1･2(アルミハニカム庇)
構成材料 アルミ板材(A303)･アルミ型材(A6063S･T5)
ポリスチレンボードt5mm(AFV)
アルミハニカムコア(AFHV･AHV)
ステンレス材(SUS304)
ポリウレタン二液性接着剤
UK8103/5400常温圧着
スチールブラケット:
亜鉛メッキ+シリコンアクリル焼付
庇本体重量:14～15kg/㎡
規格色 シルバー･ステンカラー
ブロンズ・ ブラック(シリコンアクリル塗装)
標準強度 風圧:正2650N/m2
(風速35m/S 地上高さ33m)

耐積雪:80(30N/cm･m2)

特　長
●FLAT Visor(t30mm)は軽量・剛性・耐火性に優れ、結露雨音を軽減した一体化製品で組立手間の少ない取り付け簡単な基部流し仕様の庇です。
●AFV30・AFHV30ブラケットタイプはRCアンカー・貫通ボルト取り付けの場合、支持アーム無しで出幅1500mm迄で強度には問題ありません


FLAT Visor 45T/mm Series 　先端流しタイプ
AFV45(アルミ複合材庇)･AFHV45(アルミハニカム庇)先端流しタイプ
構成材料 アルミ板材(5052-H34)･アルミ型材(A6063S･T5)
ポリスチレンボードt5mm(AFV)
アルミハニカムコア(AFHV･AHV)
ステンレス材(SUS304)
ポリウレタン二液性接着剤
UK8103/5400常温圧着
スチールブラケット:亜鉛メッキ+シリコンアクリル焼付
庇本体重量:16～17kg/㎡
規格色 シルバー･ステンカラー
ブロンズ･ブラック(シリコンアクリル塗装)
標準強度 耐風圧:正2650N/m2
(例:風速35m/S 地上高さ33m)
耐積雪:80cm(30N/cm･m2)　
※AFV･AFHV共通
参考画像
特　長
●FLAT Visor(t45mm)は軽量･剛性･耐火性に優れ、結露雨音を軽減した一体化製品で組立手間の少ない取付簡単な庇です。
●AFV45･AFHV45ブラケットタイプはRCアンカー･貫通ボルト取付の場合、支持アーム無しで出幅1500mm迄で強度には問題ありません。

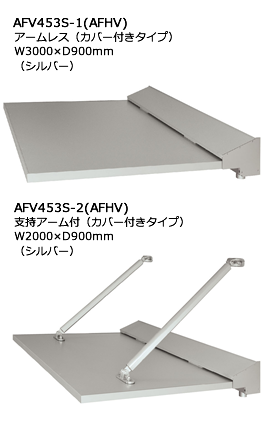

FLAT Visor 45T/mm　基部流しタイプ
AFV453S-1･2(アルミ複合材庇) AFHV453S-1･2(アルミハニカム庇) 基部流し
構成材料 アルミ板材(5052-H34)･アルミ型材(A6063S･T5)
ポリスチレンボードt5mm(AFV)
アルミハニカムコア(AFHV･AHV)
ステンレス材(SUS304)
ポリウレタン二液性接着剤
UK8103/5400常温圧着
スチールブラケット:亜鉛メッキ+シリコンアクリル焼付
庇本体重量:16～17kg/㎡
規格色 シルバー･ステンカラー
ブロンズブラック(シリコンアクリル塗装)
標準強度 耐風圧:正2650N/m2
(例:風速35m/S 地上高さ33m)
耐積雪:80cm(30N/cm･m2)
※共通AFV･AFHV

特　長
●FLAT Visor(t45mm)は軽量･剛性･耐火性に優れ、結露雨音を軽減した一体化製品で組立手間の少ない取付簡単な庇です。
●AFV45･AFHV45ブラケットタイプはRCアンカー･貫通ボルト取付の場合、支持アーム無しで出幅1500mm迄で強度には問題ありません。

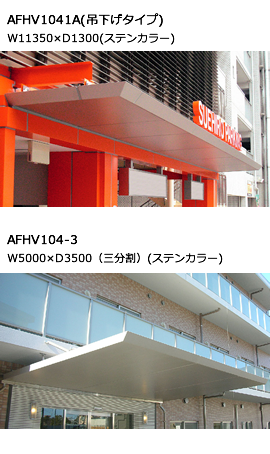

Aluminium FLAT Visor104T/mm　先端流し・基部流しタイプ
AFV104(アルミ複合材庇)･AFHV104(アルミハニカム庇)　先端流し・基部流し
構成材料 アルミ板材(A303)･アルミ型材(A6063S･T5)
ポリスチレンボードt5mm(AFV)
アルミハニカムコア(AFHV)
ステンレス材(SUS304)
ポリウレタン二液性接着剤。
庇本体重量:
AFV（先端流し・基部流し共）28kg/㎡
AFHV（先端流し・基部流し共）30kg/㎡
接着剤：UK8103/5400常温圧着
規格色 シルバー･ステンカラー
ブロンズ･ブラック(シリコンクリル塗装)
標準強度 耐風圧:正2650N/m2
(例:風速35m/S 地上高さ33m)
耐積雪:80cm(30N/cm･m2)
特　長
●FLAT Visor(t104mm)は軽量･剛性･耐火性に優れ、結露雨音を軽減した一体化製品で組立手間の少ない取付簡単な庇です。
