強化合わせガラス庇 ポイントフィクス・サポートーポール・ブラケットSUS仕様




アルミハードデッキ(アルミ型材ZAM®(日新製鋼㈱製)鋼板入り)
AHD
構成材料 アルミ合金A6N01-T5、補強材:ZAM®(日新製鋼㈱製)鋼板板曲げ材1.6T/mm
又はスチール鋼板板曲1.6T/mm
規格色 電解着色:シルバー、ステンカラー
規格色以外:シリコンアクリル焼付塗装(別途見積り)
耐風圧強度 支点間距離(AHD37T/mmハードデッキ) L=2800の単純梁として算出する
風荷重:5624N/㎡ 積雪量:175.9cm 設置高さ:GL+6000mm 地表面粗度区分:Ⅱ 地域:愛知県名古屋市
特 長
●アルミハードデッキは、アルミ合金を従来のアルミ合金より引っ張り強度1.5倍
●耐力1.8倍のハードな材料(6N01-T5)を使用しています。
●新設計のアルミ型材を使用していますのでジョイント部及び側面よりの雨漏りを防ぎます。
●補強材はZAM®(日新製鋼㈱製)鋼板板曲げ加工品を使用することにより、一層強度なデッキ材になっています。重量もZAM®(日新製鋼㈱製)入り(W200×T37×L3000mm)で1本 19.5kg、ZAM®(日新製鋼㈱製)無では、10.5kgと軽く取付施工に重機を必要としません。デッキ巾200mmを1本ずつ嵌合方式なので単独工事につき、施工工事費は安価となります。 又、アルミ製なので腐食も無くメンテナンスの費用も少なくて済みます。
●デッキ材は㎡当たり26~33kgと軽いので中空材アルミデッキを強化合わせガラスを併用しあこれまでになかた新しい屋根材のルーキーです。
 ※デッキ材は最長L6100mmまで用意しています。

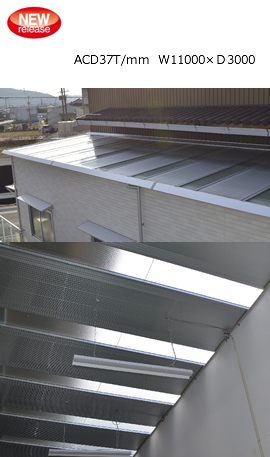

アルミクリスタルハードデッキ
ACD(強化合わせガラスZAM®(日新製鋼㈱製)鋼板補強材入り)
APCD(ポリカーボネート5T/mmZAM®(日新製鋼㈱製)鋼板補強材入り)
AHD(アルミ型材ZAM®(日新製鋼㈱製)鋼板補強材入り)
構成材料 アルミ合金A6N01-T5、補強材:ZAM®(日新製鋼㈱製)鋼板板曲げ材1.6T/mm
又はスチール鋼板板曲1.6T/mm
規格色 電解着色:シルバー、ステンカラー
規格色以外:シリコンアクリル焼付塗装(別途見積り)
耐風圧強度 支点間距離(AHD37T/mmハードデッキ) L=2800の単純梁として算出する
風荷重:5624N/㎡ 積雪量:175.9cm 設置高さ:GL+6000mm 地表面粗度区分:Ⅱ 地域:愛知県名古屋市
特 長
●アルミハードデッキは、アルミ合金を従来のアルミ合金より引っ張り強度1.5倍
●耐力1.8倍のハードな材料(6N01-T5)を使用しています。
●新設計のアルミ型材を使用していますのでジョイント部及び側面よりの雨漏りを防ぎます。
●補強材はZAM®(日新製鋼㈱製)鋼板板曲げ加工品を使用することにより、一層強度なデッキ材になっています。重量もZAM®(日新製鋼㈱製)入り(W200×T37×L3000mm)で1本 19.5kg、ZAM®(日新製鋼㈱製)無では、10.5kgと軽く取付施工に重機を必要としません。デッキ巾200mmを1本ずつ嵌合方式なので単独工事につき、施工工事費は安価となります。 又、アルミ製なので腐食も無くメンテナンスの費用も少なくて済みます。
●デッキ材は㎡当たり26~33kgと軽いので中空材アルミデッキを強化合わせガラスを併用しあこれまでになかた新しい屋根材のルーキーです。
 ※デッキ材は最長L6100mmまで用意しています。
AGV1000-1 強化合わせガラス庇
AGV1000-1(アームレスタイプ)先端流し
構成材料 強化合わせガラス10.6~12.6T/mm
ブラケットはSUS304鋳物・支持アームはSUS304
規格色 透明・型版ミスト※乳白色
標準強度 D600(10mm強化合わせガラス使用)
耐風圧:正1400N/㎡、負1727N/㎡
耐積雪:50cm(30N/cm/㎡)
特 長
●全長無限大

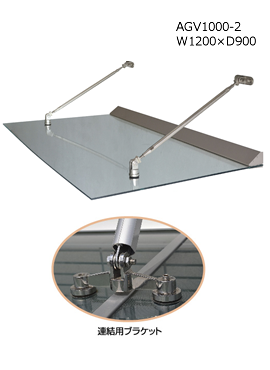

AGV1000-2 強化合わせガラス庇
AGV1000-2(支持アームタイプ)先端流し
構成材料 強化合わせガラス10.6~12.6T/mm
ブラケットはSUS304鋳物・支持アームはSUS304
規格色 透明・型版ミスト※乳白色
標準強度 D1200(12mm強化合わせガラス使用)
耐風圧:正3440N/㎡、負3735N/㎡
耐積雪:100cm(30N/cm/㎡)
特 長
●全長無限大

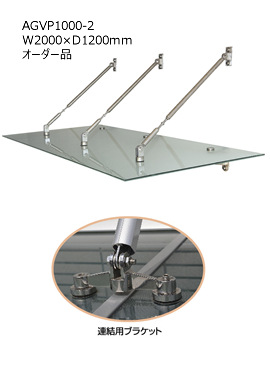

AGVP1000-2 強化合わせガラス庇
AGVP1000-2(支持アームタイプ)先端流し
構成材料 強化合わせガラス10.6~12.6T/m
ブラケットはSUS304鋳物・支持アームはSUS304
規格色 透明・板版ミスト※乳白色
標準強度 D1200(12mm強化合わせガラス使用)
耐風圧:正3440N/㎡(351kg/㎡)、負3735N/㎡(381kg/㎡)
耐積雪:100cm(30N/cm/㎡)

D1500(16mm強化合わせガラス使用)
耐風圧:正2096N/㎡(214kg/㎡)、負2391N/㎡(244kg/㎡)
耐積雪:65cm(30N/cm/㎡)
特 長
●室内からの解放感が増し現代建築にフィットします。

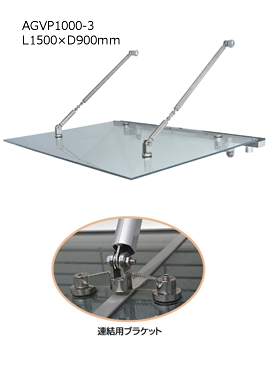

AGVP1000-3 強化合わせガラス庇
AGVP1000-3(支持アームタイプ)基部流し
構成材料 強化合わせガラス10.6~12.6T/m
ブラケットはSUS304鋳物・支持アームはSUS304
規格色 透明・板版ミスト※乳白色
標準強度 D1200(12mm強化合わせガラス使用)
耐風圧:正3440N/㎡(351kg/㎡)、負3735N/㎡(381kg/㎡)
耐積雪:100cm(30N/cm/㎡)

D1500(16mm強化合わせガラス使用)
耐風圧:正2096N/㎡(214kg/㎡)、負2391N/㎡(244kg/㎡)
耐積雪:65cm(30N/cm/㎡)
特 長
●室内からの解放感が増し現代建築にフィットします。

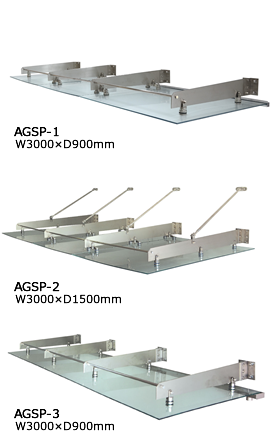

AGSP-1 AGSP-2 AGSP-3
AGSP-1 アームレスタイプ・吊下げタイプ 先端流し / AGSP-2 支持アームタイプ・吊下げタイプ 先端流し
AGSP-3 アームレスタイプ・吊下げタイプ 基部流し / AGSP-3-2 支持アームタイプ・吊下げタイプ 基部流し
特 長 SUS304ブラケットとステンフィックス仕様のハイセンスな吊下げタイプの強化合わせガラス庇です。 近代都市空間にフィットするオンリーワン製品です。
※ブラケットピッチは900~1200mmです。 詳細はお問い合わせください。

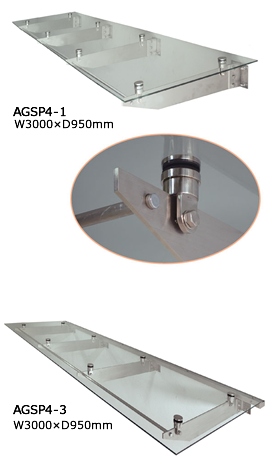

AGSP4-1 AGSP4-3
AGSP4-1 アームレス・上乗せタイプ 先端流し / AGSP4-3 アームレス・上乗せタイプ 基部流し
構成材料 強化合わせガラス(9.6~11.6t/mm)エバー膜仕様
SUS304ブラケット
強化合わせガラスのの重量は25kg/㎡

網入りガラス6.8T/mmの重量は17.5kg/㎡
枠及び支持アームSUS304
特 長 SUS304ブラケットとステンフィックス仕様のハイセンスな上乗せタイプの強化合わせガラス庇です。 都市空間にベストなオンリーワン製品です。
※ブラケットピッチは900~1200mmです。
詳細はお問い合わせください。
