強化合わせガラス庇 サポートーポール・ブラケット・アルミ型材仕様仕様

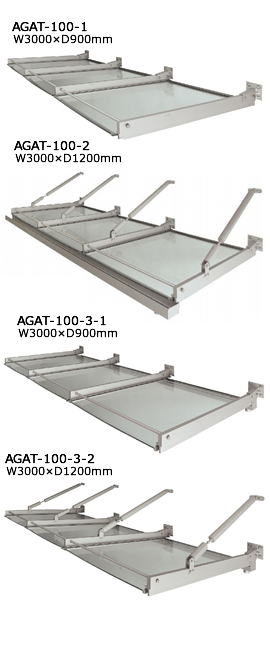

AGAT-100-1 AGAT-100-3-1・2
AGAT-100-1 アームレスタイプ 先端流し
AGAT-100-3-1  アームレスタイプ 基部流し / AGAT-100-3-2  支持アームタイプ 基部流し
規格色 シルバー・ステンカラー

特 長 ●アルミブラケット高さ130mmにZAM®(日新製鋼㈱製)鋼板板曲げで強度アップした出幅3000mmまで可能にした大型強化合わせガラス庇です。ブラケットピッチは900~1000mmです。
詳細はお問い合わせください。

AGAT-130-1 AGAT-130-2 AGAT-130-3-2
AGAT-130-1 アームレスタイプ 先端流し / AGAT-130-2 支持アームタイプ 先端流し
AGAT-130-3-2  支持アームタイプ 基部流し
規格色 シルバー・ステンカラー

特 長 ●アルミブラケット高さ130mmにZAM®(日新製鋼㈱製)鋼板板曲げで強度アップした出幅3000mmまで可能にした大型強化合わせガラス庇です。ブラケットピッチは900~1000mmです。
詳細はお問い合わせください。

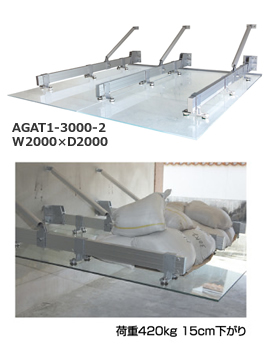

AGAT1-3000・3500-2
ZAM®(日新製鋼㈱製)1.6mm補強材内蔵 吊下げタイプ ガラスひさし 先端流し
構成材料 強化合わせガラス 11.6~13.6T/mm
アルミ型材A60635-T5 SUS304
規格色 透明・型板ミスト・乳白
枠はシルバー・ステンカラー
支持アームはアルミ(ARMC)・SUS(ARMS)
標準強度 D2000(アームレス)
耐風圧:2778N/㎡(283kg/㎡)
耐積雪:80cm(30N/cm/㎡)

D3000(支持アーム付)
耐風圧:2778N/㎡(283kg/㎡)
耐積雪:80cm(30N/cm/㎡)
特 長 ●屋内からの開放感を増幅します。
●大型ガラス庇は強化合わせガラス11.6~13.6T/mmを使用し、ZAM®(日新製鋼㈱製)1.6mm補強材を内蔵により耐風圧強度を大幅に上げた吊下げタイプの出幅3500までを可能にしたONLY ONE庇です。 L寸法はW900~W1000の強化合わせガラス5mmを目地コーキングジョイントした全長は無限大の庇です。

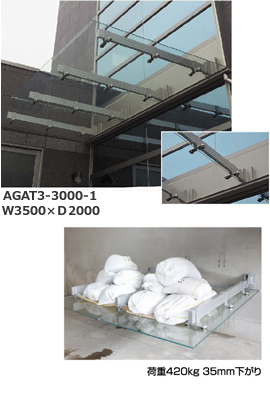

AGAT3-3000・3500-2
ZAM®(日新製鋼㈱製)1.6mm補強材内蔵 吊下げタイプ ガラスひさし 基部流し
構成材料 強化合わせガラス 11.6~13.6T/mm
アルミ型材A60635-T5 SUS304
規格色 透明・型板ミスト・乳白
枠はシルバー・ステンカラー
支持アームはアルミ(ARMC)・SUS(ARMS)
標準強度 D2000(アームレス)
耐風圧:2778N/㎡(283kg/㎡)
耐積雪:80cm(30N/cm/㎡)

D3000(支持アーム付)
耐風圧:2778N/㎡(283kg/㎡)
耐積雪:80cm(30N/cm/㎡)
特 長 ●屋内からの開放感を増幅します。
●大型ガラス庇は強化合わせガラス11.6~13.6T/mmを使用し、ZAM®(日新製鋼㈱製)1.6mm補強材を内蔵により耐風圧強度を大幅に上げた吊下げタイプの出幅3500までを可能にしたONLY ONE庇です。 L寸法はW900~W1000の強化合わせガラス5mmを目地コーキングジョイントした全長は無限大の庇です。
